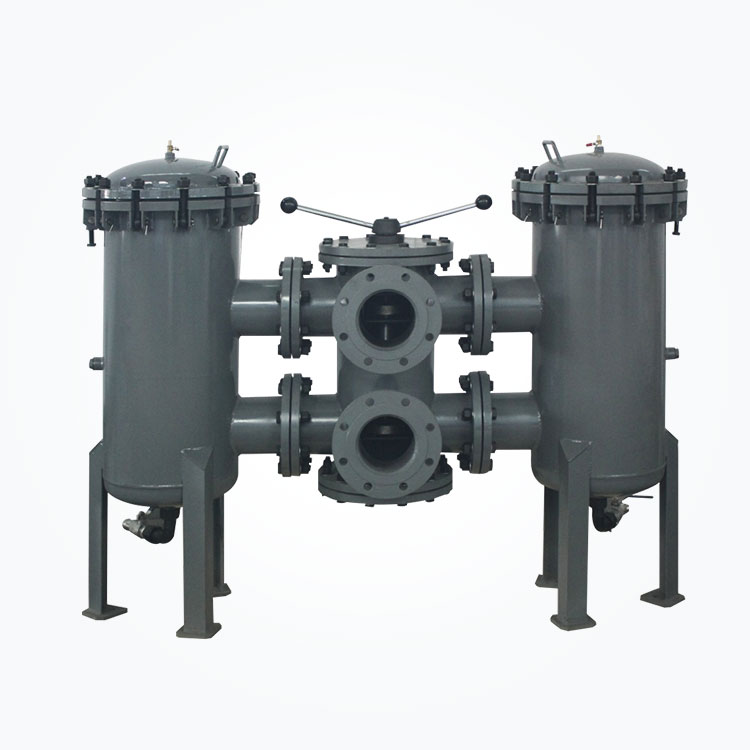

Lypl, LYPD серия висок поток Филтър за тръбопровод с ниско налягане
Той е инсталиран в тръбопровода с ниско налягане или въртене на маслото на хидравличната система, за да филтрира твърдите частици и колоидните вещества в работнат
Изпълнение и употреба:
Той е инсталиран в тръбопровода с ниско налягане или въртене на маслото на хидравличната система, за да филтрира твърдите частици и колоидните вещества в работната среда и ефективно контролира степента на замърсяване на работната среда.
Филтрите от серия LYPD могат бързо да се превключват през въртящия клапан на буталото на потока, за да се постигне непрекъсната работа.
Материалите на филтърните елементи включват влакна, качествена филтърна хартия Kapok, изтъкана мрежа от неръждаема стомана и синтерован филц.
Материалът за корпус на филтъра е въглеродна стомана или неръждаема стомана може да се използва според изискванията.
Технически параметри:
Работеща среда | Минерално масло, емулсия, воден гликол, хидравлична течност на фосфатния естер (качествена филтърна хартия Kapok е подходяща само за минерално масло) |
Работно налягане (максимално) | 1.6MPA |
Диференциално налягане на предавателя: | 0,3MPA |
Байпасен клапан отваряне на диференциалното налягане | 0,35MPA |
Избор на модел
Таблица за параметри на размера на структурата
Модел | Поток l/min | Диаметър mm | B1 | D1 | D2 | D3 | D4 | D5 | Н1 | Н2 | Н3 | H4 |
Lypd1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
Lypd2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
Lypd3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
Lypd5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
Lypd6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
Lypd5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Диаметър | d1 | D2 | D3 | D4 | н |
DN100 | 100 | Â 220 | 180 | 18 | 8 |
DN125 | Â 125 | 250 | 210 | 18 | 8 |
DN150 | 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | 250 | Â 405 | Â 355 | Â 26 | 12 |
